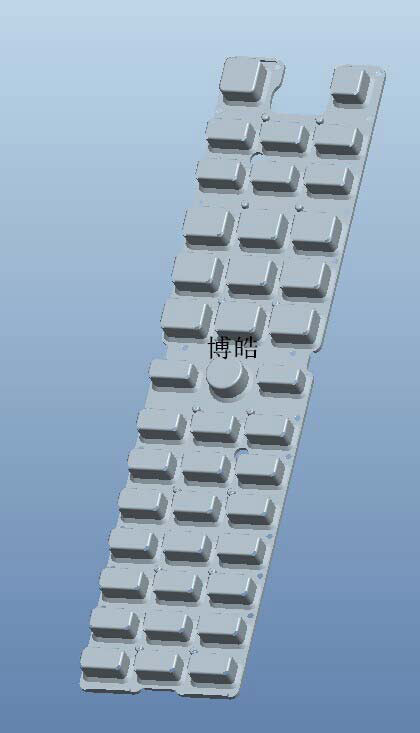

東莞硅膠制品廠提供硅膠按鍵設計服務！
東莞市博皓電子科技有限公司是數一數二的東莞硅膠制品廠提供硅膠按鍵設計服務！近，也是接到很多這樣的客戶，我這個硅膠按鍵設計圖紙還不是很完善，希望貴公司可以給一些建設性的建議，博皓電子也是回應客戶要求，為此，博皓電子為大家提供下述參考資料：
1.硅膠按鍵設計功能要求
1.1按動按鍵能達到設定的功能；
1.2撤除外力后，按鍵能夠自動，完全復位；
1.3按鍵在按動及復位過程中有良好手感；
1.4按動按鍵邊緣位置時也有作用；
1.5能夠達到設計壽命要求。
2.圖紙中技術要求：
2.1 Silicone rubber hardness: SHA 55°±5°；
2.2 Actuation force: 180±30gf;
2.3 Returu force: less than 50gf;
2.4 Key stroke:1.2±0.1;
2.5 Thickness of carbon pill=0.5;
2.6 Life cyele: 3X10E5。
3.硅膠按鍵設計中的要點：
3.1導電接觸點的常用方法：
a.絲印導電油墨（膜厚10~20um）
優點：成本低；
缺點：電阻值較大，易脫落。
b. 導電黑粒，采用真空盤吸附法：
優點：附著性好
缺點：黑粒碳點尺寸及形式受限制。
3.2碳點規格：
直徑一般規格：Φ2 Φ2.5 Φ3 Φ3.5 Φ4 Φ4.5 Φ5 Φ6 Φ7 Φ8
厚度一般取：0.5~0.6（太薄則電阻值偏高）
3.3 硅膠按鍵的keypad 尖角設計：
keypad尖角應該有圓弧過渡，一般R=1.0mm；
3.4 大 Key 設計：
大Key 太長，可以設計為兩個或兩個以上的接觸點；
3.5 Key 高度設計，不宜太高
3.6 Key 形狀設計：
結構等級有好至差分別是圓形Key、橢圓形Key、方形Key；
3.7 key與key的間距：
key與key的間距小不能小于1.5mm。
如果您有硅膠按鍵要開模定制，又遇上硅膠按鍵設計問題，可直接撥打0769-81092836轉809胥先生。
東莞硅膠制品廠博皓電子專注硅膠按鍵開模定制，為客戶提供省心、省事、直接的定制服務！
